치수기입의 원칙 (3)

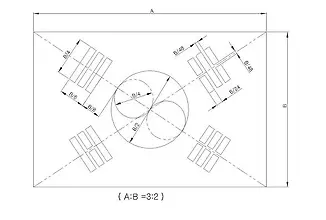

5. 치수선은 다른 치수선과의 교차를 가급적 피하고 간격은 등간격으로 한다.



1) 치수선 입력공간이 양호할 때에는 등간격으로 하고, 공간이 좁을 때에는 중심선의 양쪽에 기입

     을 해도 된다.

2) 치수선은 가능한한 다른 치수선과 교차를 피하고 작은 치수선부터 물체의 안쪽에 기입을 한다.
