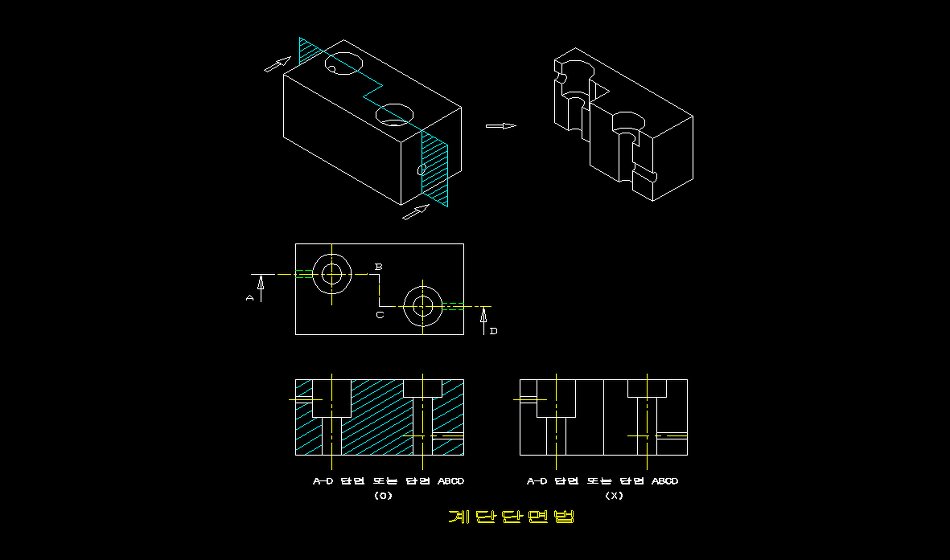

< 계단단면법(Set Off Section) >
단면을 나타내야 하는 부분이 평면으로 자를 수가 없으면 계단형의 면으로 자를 수가 있는데 이렇게
계단 단면의 형상으로 잘라서 투상하는 방법을 계단 단면법이라 한다.
이 단면법은 특성상 구멍 가공이 많이 되어 있는 금형(Mold)을 제작을 할 때 많이 사용하는 방법이다.
★ 단면법의 원칙 ★
1) 수직 절단면은 단면도에 선으로 표시하지 않는다.
2) 수직 절단선은 가는 1점쇄선으로 그린다.
3) 수직으로 계단절단 되는 양끝 부분과 굴곡 부분은 굵은 실선으로 그리고 문자를 표시를 한다.
