리브와 구멍의 회전단면 표시법

<리브와 구멍의 회전단면 표시법>

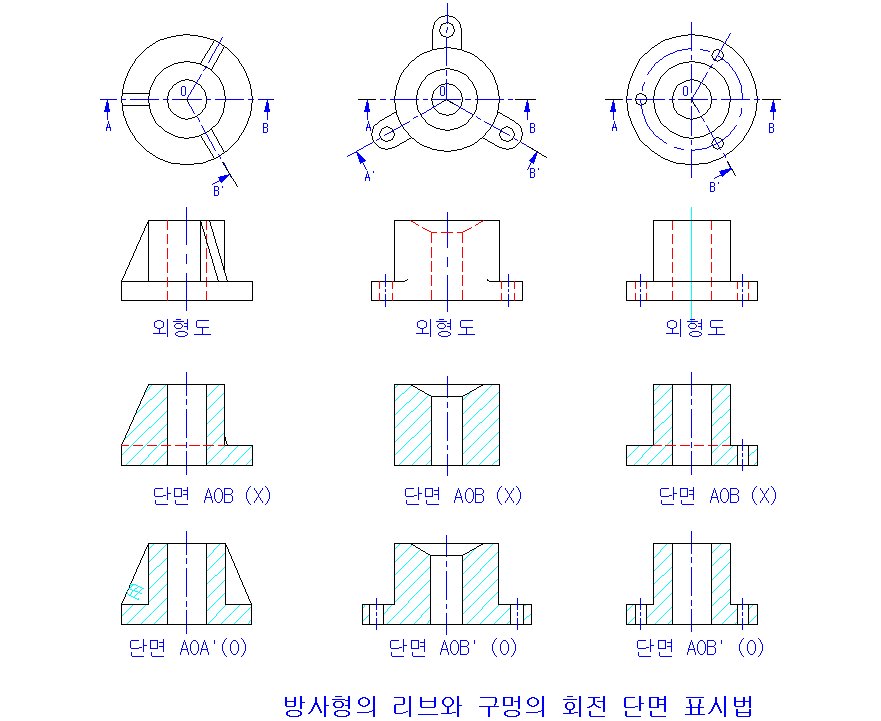

방사형의 구멍과 리브가 있는 물체의 회전 단면 표시 방법은 아래와 같은 방법으로 잘라서 표시하는 것을 원칙으로 한다.

(리브(rib)란 일반적인 의미로 갈비대를 뜻하지만 공학에서는 어떤 재료가 힘을 받을 때 변형이 일어나지 않게 지탱해주는 지지대(일종의 보강대)를 말한다. )



리브부는 비록 잘리기는 하지만 단면으로 표시할 수가 없으므로 그대로 외형 투상상태로 그려야만 한다.
