① 선택되어 있는 객체 중 "Shift+마우스(왼)클릭"을 하면 대상객체만 취소 시킬 수 있다. (예; 선택이 되어 있는 객체 중 일부의 객체를 제외 시키고자 할 때 적용)② "Fillet" 명령시 반지름의 값을 변경하지 않고 "Shift+마우스(왼)클릭" 을 할 때마다 일시적으로 반지름의 값을 "0"의 값으로 수행을 할 수 있다.③ "TRim"과 "EXtend" 명령은 이 중 하나의 명령으로 수행중 "Shift+마우스(왼)클릭"으로 상호명령을 병행하여 수행할 수가 있다. (TR 명령을 수행 중에 EX 명령을 "Shift+마우스(왼)클릭" 을 통하여 작업을 할 수가 있다.) ★ Data를 다운로드를 하여 활용을 하실 때에는 필히 출처를 명기 하시기 바랍니다. ..

작업 방법은 본 "CAT(ATC)이야기"카테고리에 준비부터 끝까지의 시험 및 작업과정을 세션별로 설명을 해 놓았으니 참고하시면 되겠습니다.

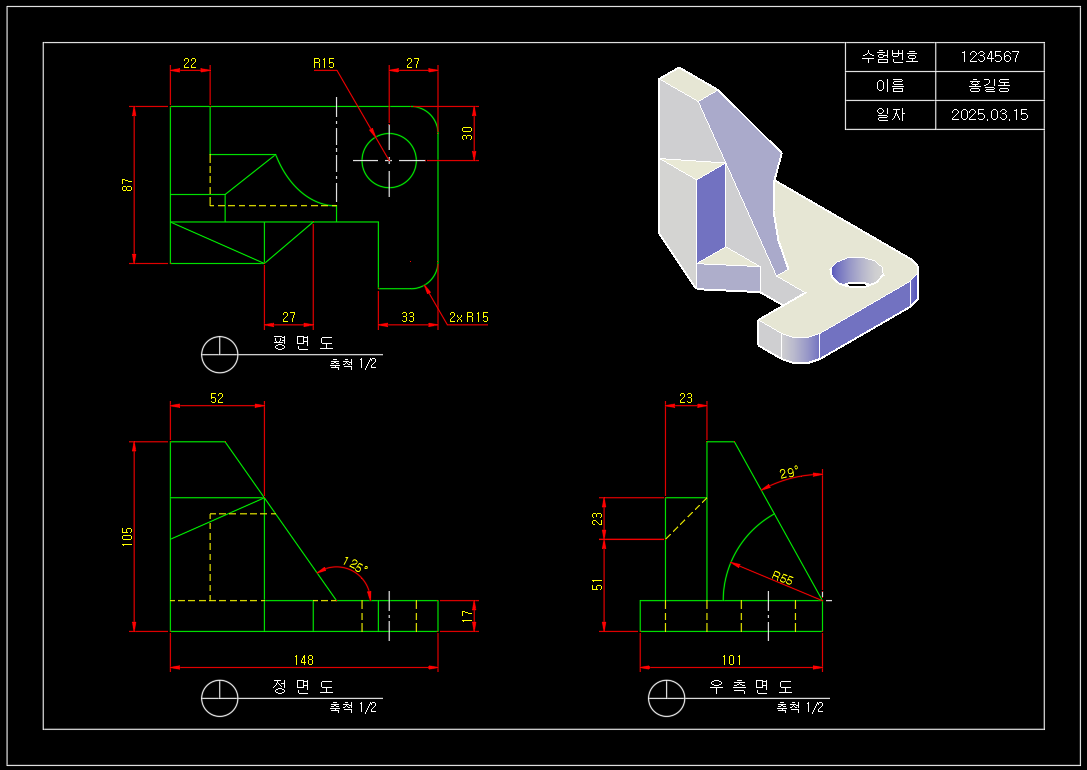

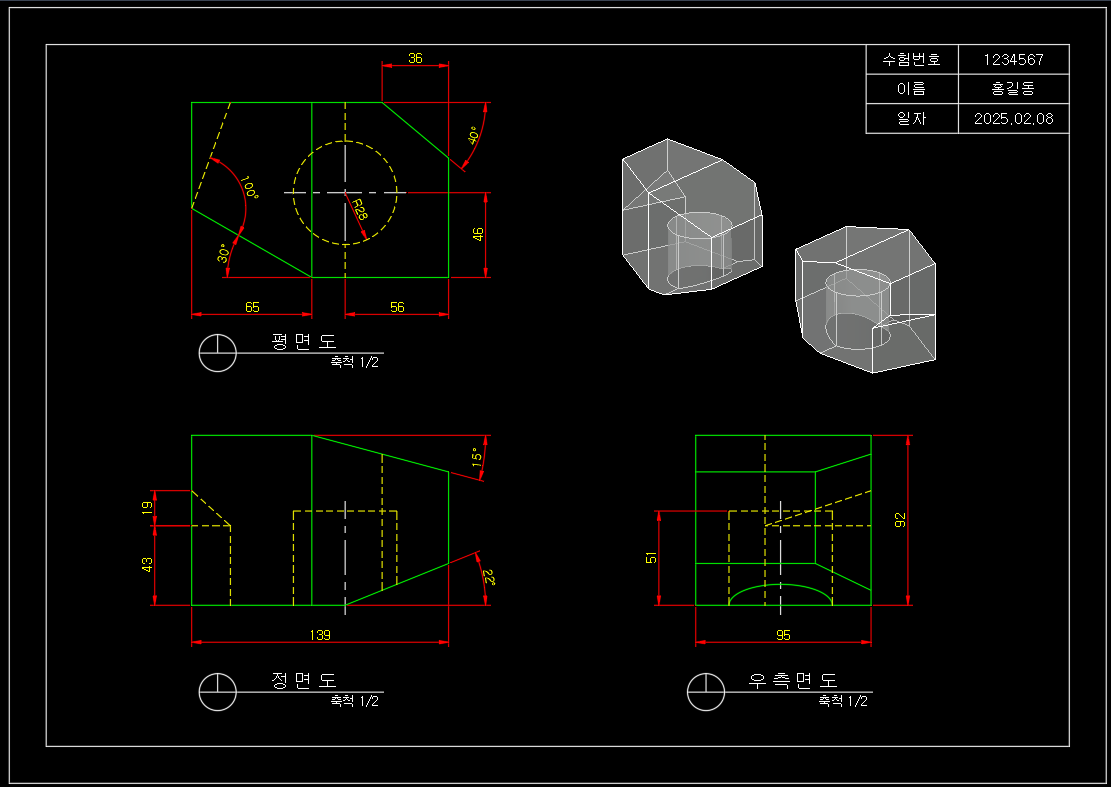

3월15일에 실시 되었던 CAT 2급 답안입니다. 다운받아서 작도 하는데 도움이 되었으면 합니다.물체를 자세히 볼려면 첨부된 화일을 다운로드 받아서 실행 후 입체도를 더블 클릭후 Shift+마우스 휠을 움직여 원하는 방향에서의 형태를 볼 수가 있습니다. 삽입된 3D 입체도는 참고를 하기 위함입니다.

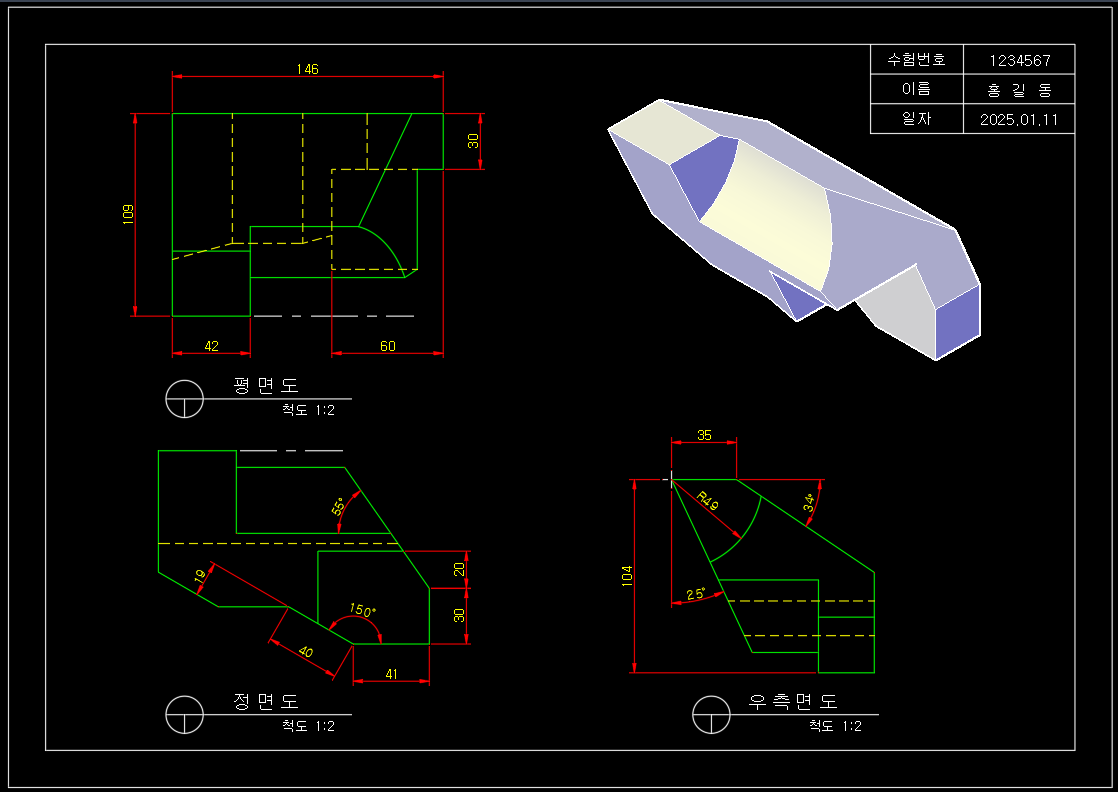

물체를 자세히 볼려면 첨부된 화일을 다운로드 받아서 실행 후 입체도를 더블 클릭후 Shift+마우스 휠을 움직여 원하는 방향에서의 형태를 볼 수가 있습니다. 삽입된 3D 입체도는 참고를 하기 위함입니다.

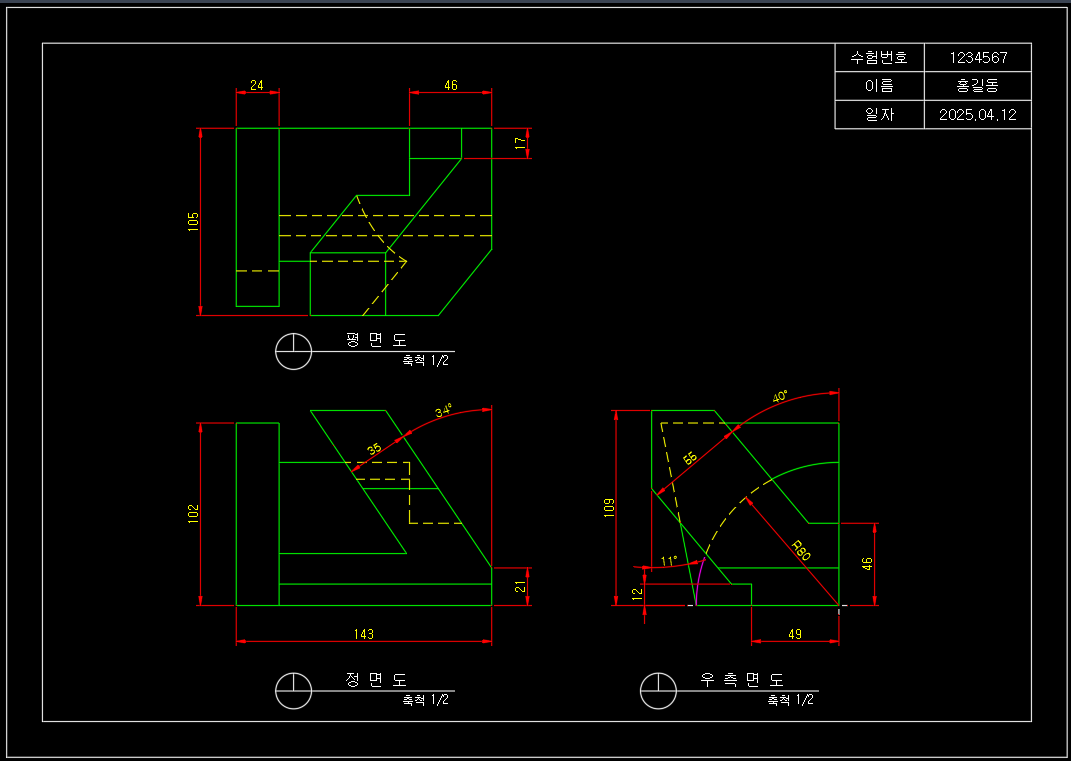

CAT2급 시험 답안입니다.물체를 자세히 볼려면 첨부된 화일을 다운로드 받아서 실행 후 입체도를 더블 클릭후 Shift+마우스 휠을 움직여 원하는 방향에서의 형태를 볼 수가 있습니다. 삽입된 3D 입체도는 참고를 하기 위함입니다.

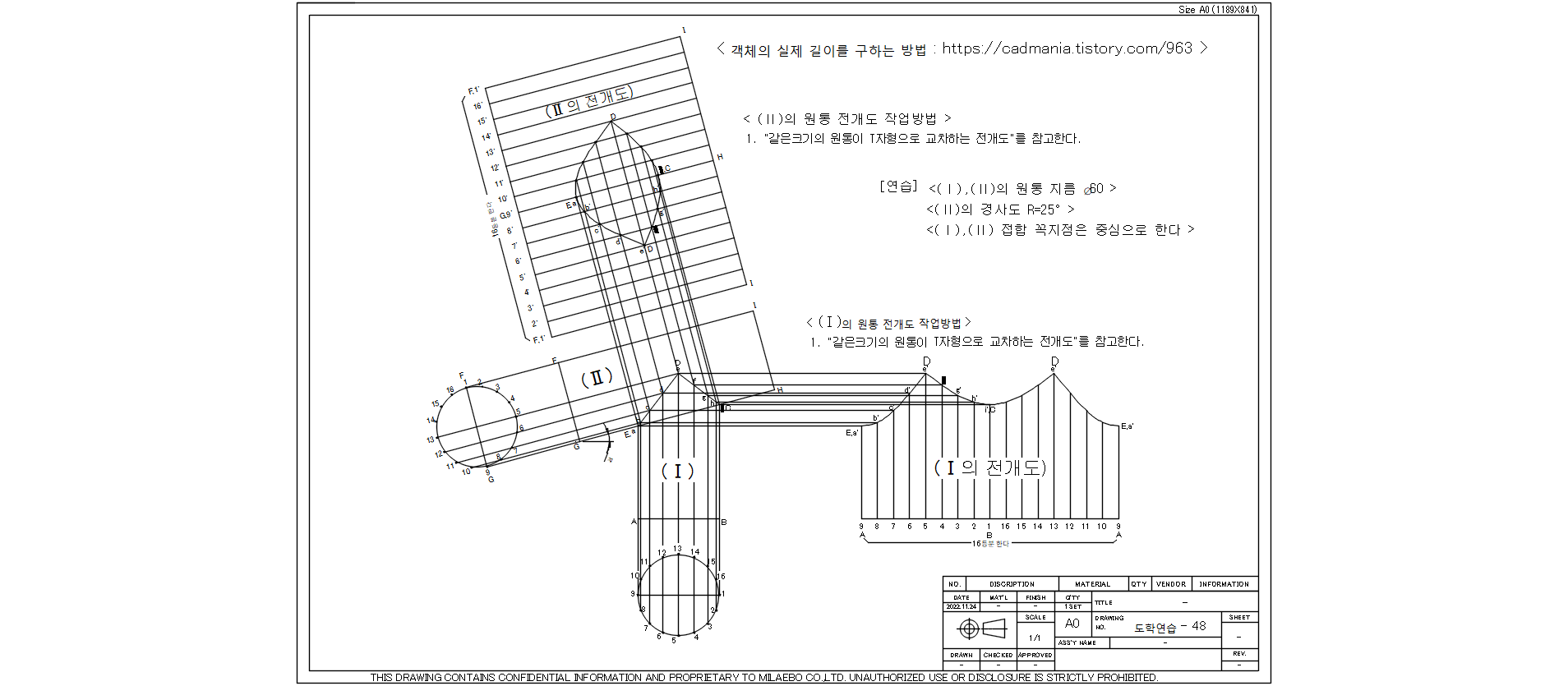

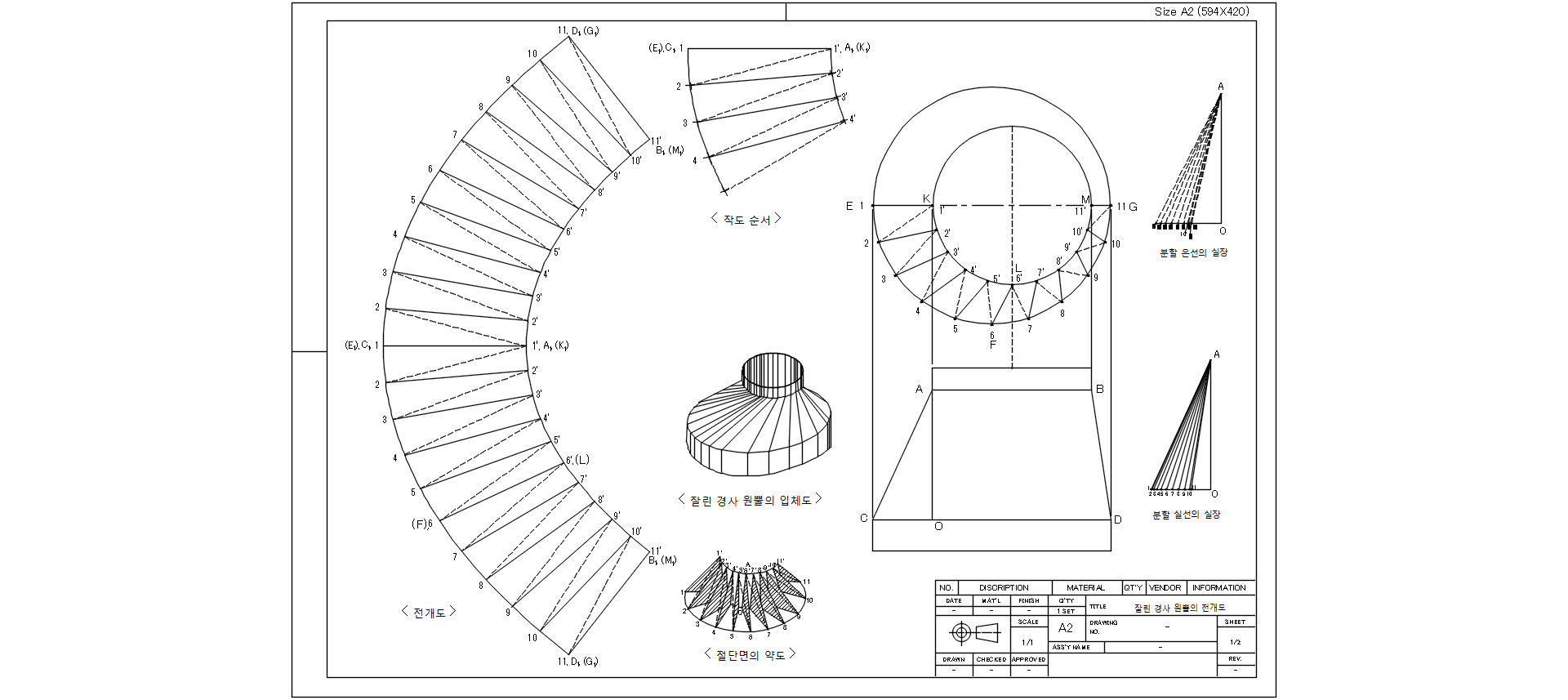

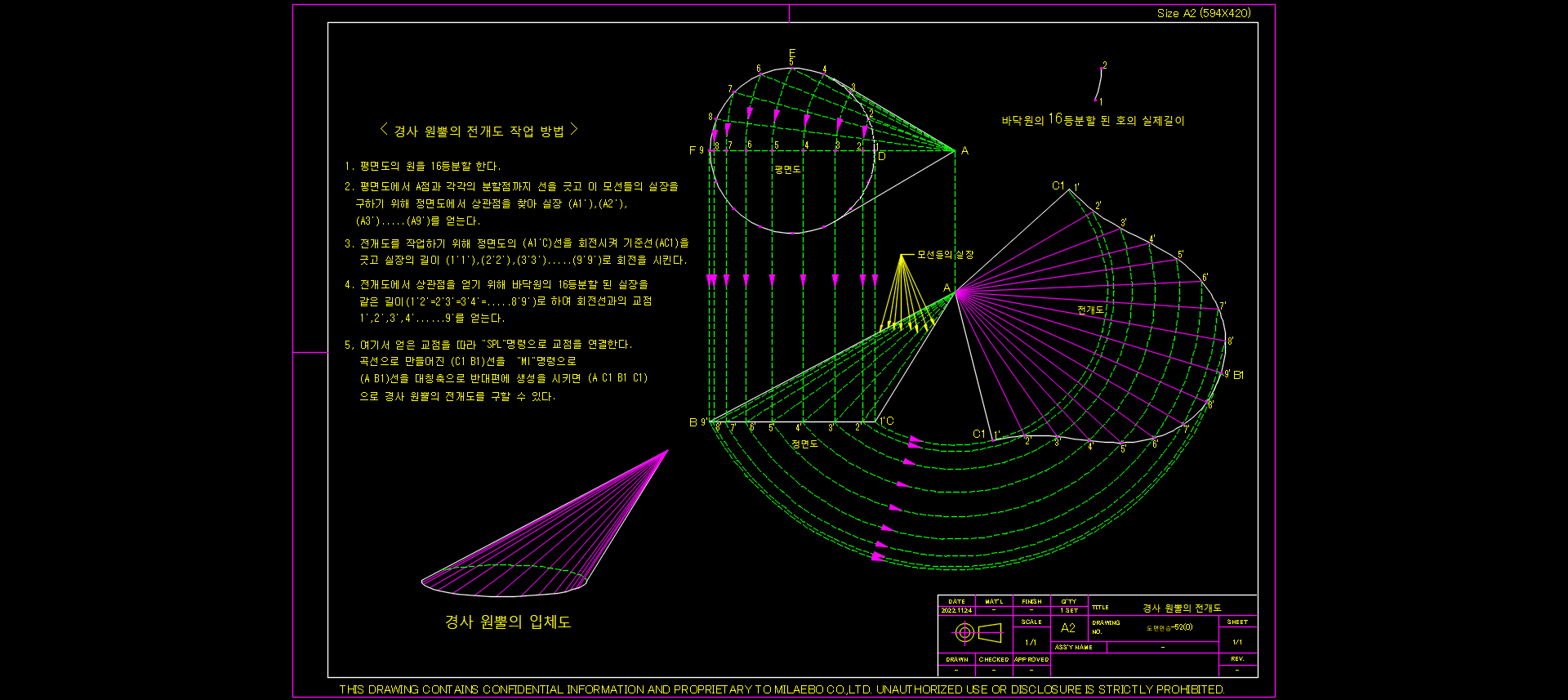

실제의 길이(실장) 구하는방법 : 도면에 표시되는 객체의 길이를 구하는 방법  ※ 그림을 확대하기 위해서는 그림을 더블 클릭하고 그림이 나타나면 다시한번 더블클릭해서 좀 더 큰 화면으로 전환이 가능합니다.   또한 마우스 휠을 앞  뒤로 굴려서 화면 이동도 가능합니다.

같은 크기 원통 T자 형태의 전개도 그리기 같은 크기 원통 T자 형태의 전개도 그리기 cadmania.tistory.com

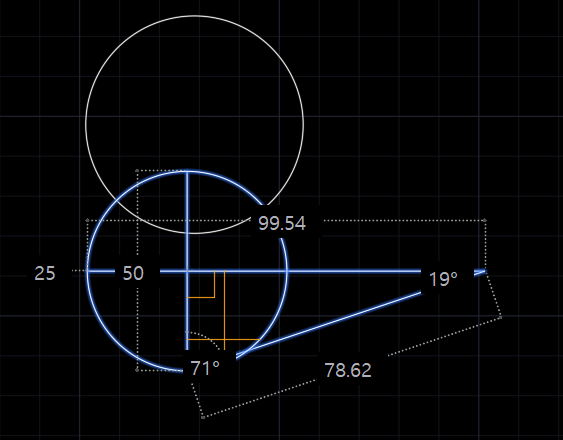

객체에 치수 기입이 않된 객체의 길이 또는 각도를 알기 위해서는 객체를 클릭하여 그립점(파란 사각점)에 가져가면 객체의 길이, 반지름, 지름, 각도 등을 알 수 가 있는데(F12키가 활성화 되어 있어야 함) 객체 지정을 하지 않고도 알 수 있는 명령이 MEASUREGEOM(MEA)” 명령이다. 단축키 : MEA ◆ 명령을 실행 후 찾고자 하는 객체 근처에 마우스를 가져가면 관련한 값들을 볼 수가 있다 ◆ ☞ 이 명령의 옵션 “면적(AR)”을 입력하고 면적 구하는 방법으로 면적을 알수가 있다. ◆ 명령을 실행 후 옵션 "AR"을 지정 후 면적 구하는 방법으로 영역을 차례로 지정을 하여 구할 수도 있다. (단 직선 보간으로만 이루어진다)★ Data를 다운로드를 하여 게시를 하실 때에는 필히 출처를 명기..

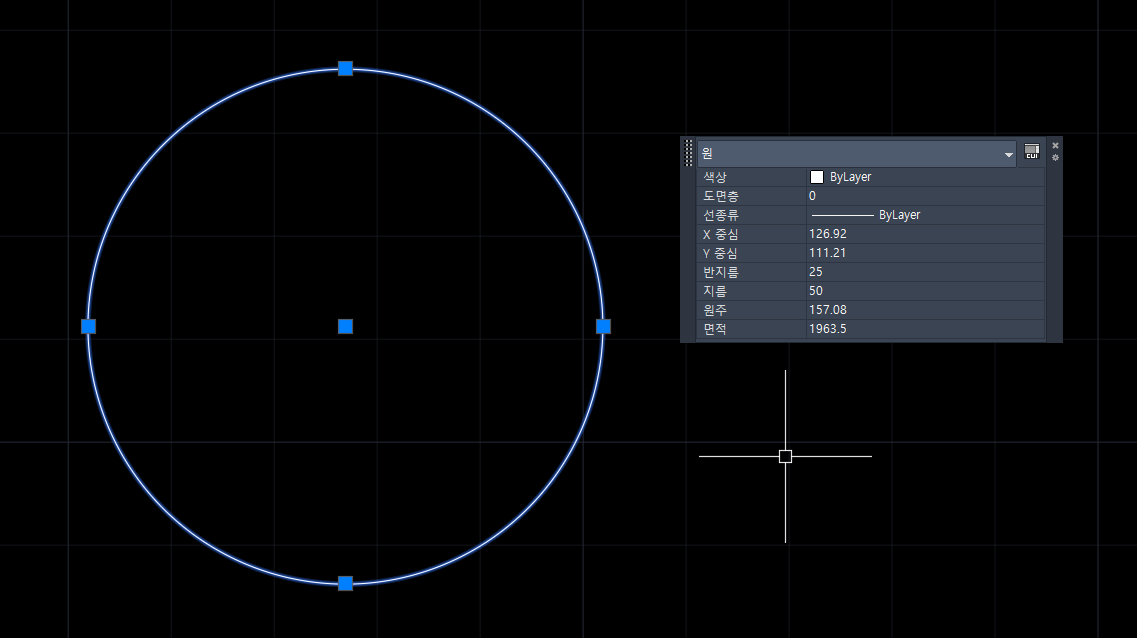

AutoCAD에서 객체를 수정하는 방법에는 여러가지가 있지만 과거에 일반적으로 많이 사용을 해왔던 방법은 특성창(Ctrl+1)을 열어 놓고 선택된 객체에 대한 각종 특성값을 변경을 해왔다.2012버전부터는 일반적으로 많이 변경을 요구되는 특성값을 쉽게 수정을 할 수 있게 특성창을 대신하여 수정이 요구되는 객체의 클릭을 통하여 빠른특성창(Ctrl+Shift+P)을 자동으로 나타나게 했다.빠른특성창의 표시여부는 "Ctrl+Shift+P"를 반복적으로 입력을 통하여 할 수 있다. 그림에서와 같이 원을 클릭을 하면 원에 대한 색상,도면층,반지름,지름,원주,면적등과 같이 현재의 특성값이 나타내는 메뉴가 나타나는데 여기서 직접 특성창의 특성값 변경을 통해 객체를 변경을 할 수 가 있다.
