동적입력(DYN) 이란?

※ 동영상은 다음의 URL을 연결하시면 보실 수 있습니다

*  DYN (Dynamic) 이란? (tistory.com)

DYN (Dynamic) 이란?





※2006 버전부터 추가된 기능 중 상태막대(Status Bar: 좌표값과 자동기능 버튼이 있는 부분)의 DYN 버튼은 동적입력 표시 기능 버튼으로 명령등 데이터 값을 입력하면 명령라인에 표시되는 것을 마우스포인터 부분에 자동으로 표시하게 하는 기능(Tooltip: 툴팁)을 말합니다. (F12키로 ON/OFF 제어)



즉 동적 입력 기능을 켜거나 끕니다. 모든 기능이 켜진 경우 표시되는 내용은 컨텍스트에 따라 결정됩니다

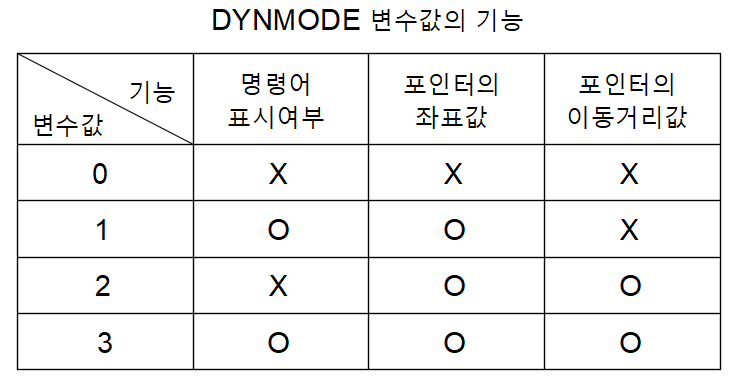

DYNMODE 명령을 통해 0,1.2.3 의 값으로 표시(Tooltip:툴팁)기능을 제어할 수 있습니다



0 : 모두 꺼집니다.

1 : 명령어와 포인터의 좌표값만 켜집니다.

2 : 거리와 포인터의 좌표값 켜집니다.

3 : 명령어, 거리, 좌표값이 모두 켜집니다.



※ 0, 1의 값으로 설정이 되어 있으면 글립점에 의한 치수표기가 나타나지 않는다.

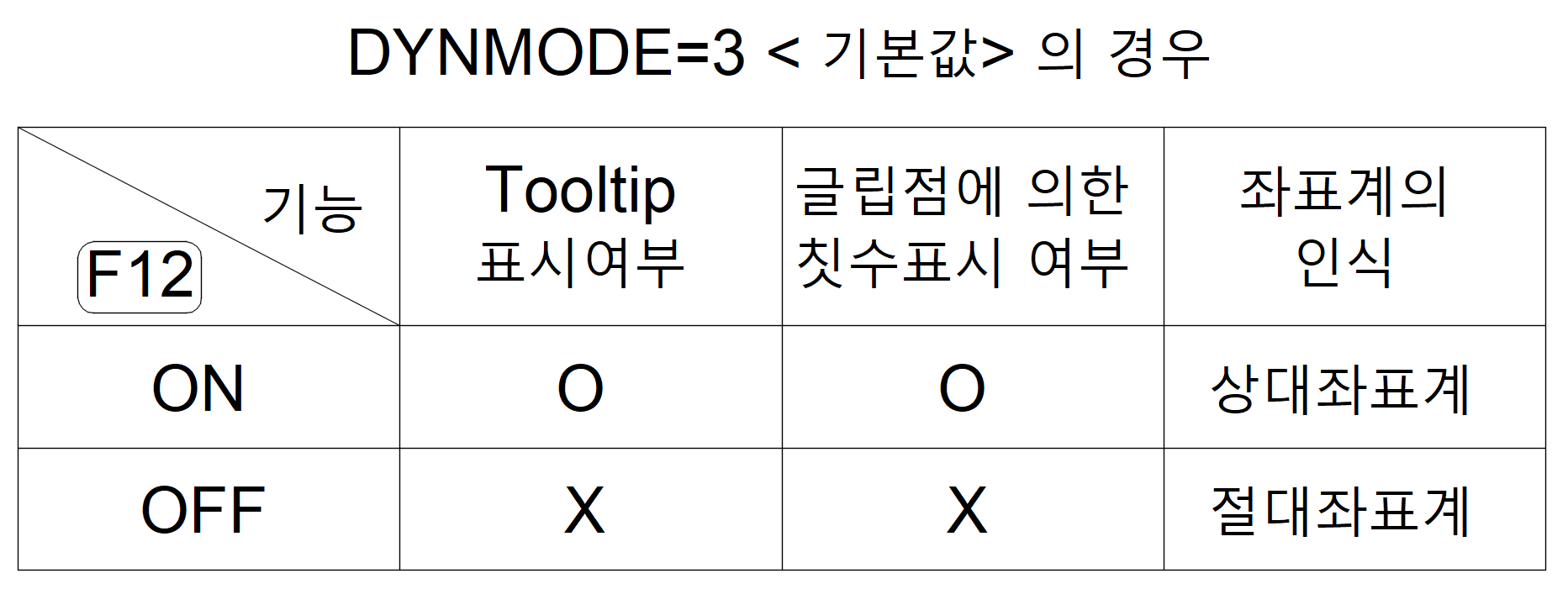

★ DYNMODE가 0 이외의 값으로 설정된 경우 F12 키를 반복적으로 누름으로써 제어를 할 수가 있습니다.★



Tooltip의 크기 및 색상 설정값은



방법1 )작업영역에서 마우스 오른쪽 버튼을 클릭 → 옵션(O) → 제도 → 제도 툴팁 모양에서 “설정(E)”버튼 클릭



방법2) 상태막대의 “DYN" 탭을 마우스 오른쪽 버튼 클릭 → 설정값에서 조정이 가능합니다.



하나씩 작업을 통해 변화되는 상태를 확인해 보세요.



한가지 더,  만약에 "Dynamic" 즉  상태라인의 'DYN'버튼 또는 기능키  'F12'를 눌러서 활성화를 시키지 않는다면 좌표값을 입력을 할 때 절대좌표로 인식을 합니다.  즉 2006 이전 버전에서 사용되던 좌표값으로 인식되죠. (이때는 상대좌표값으로 입력시 '@' 사용해야만 함)

 그러나 일반적으로 도면의 작업이 대부분 상대좌표 값을 사용하므로 활성화 시켜 놓으면 기본으로 좌표값 인식이 상대좌표로 인식하여 '@' 를 사용하지 않아도 되므로 이 방법이 더 좋지 않을 까요?



(단, 명령라인 (Ctrl+9: 명령라인 ON/OFF 제어)이 OFF되어 있으면 'F12'키와 상관이 없이 항상 상대좌표값으로 인식이 됨.   이때의 절대좌표 입력은 '#"을 좌표값앞에 입력으로 적용가능 함)
