베트남국기 만들기



금선홍기(베트남국기).pdf

0.06MB

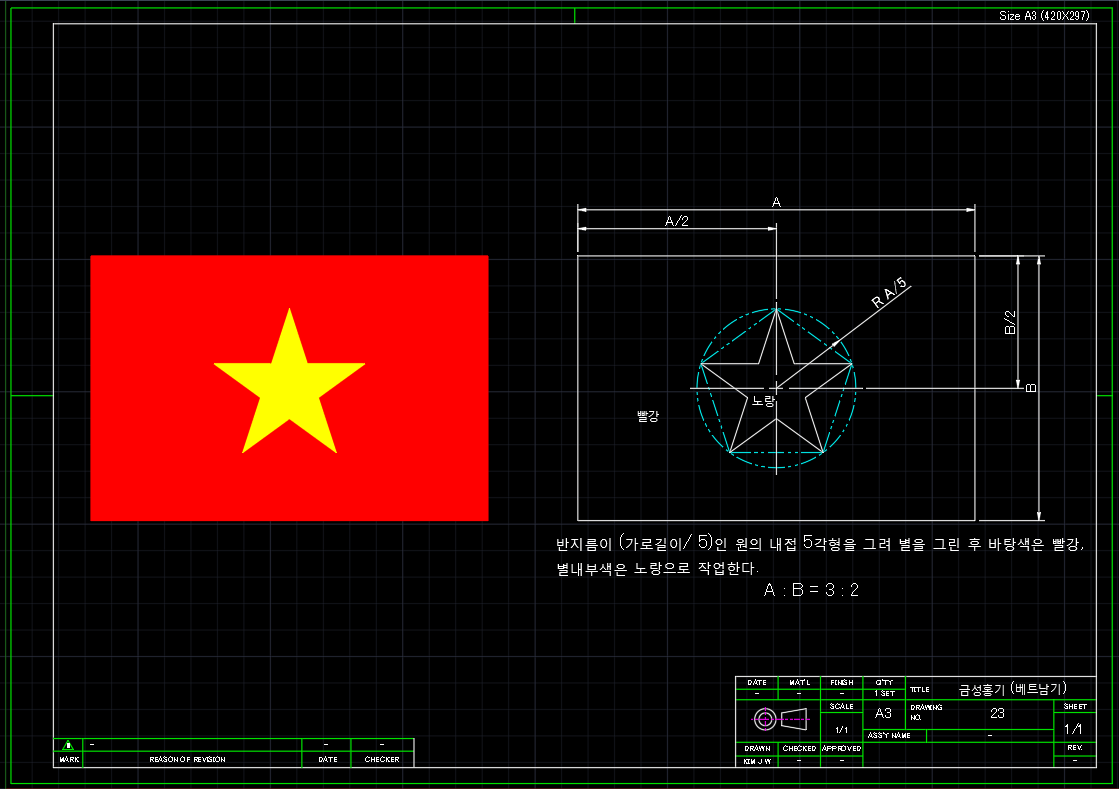

(1) 베트남국기의 크기는 가로와세로비를 3:2로 한다. (예 300:200)

  ① Rec 명령으로 300,200의 크기로 그린다.

  ② Line 명령으로 대각선을 그린다.

       (2016버전부터는 대각선을 그리지 않고 객체스냅 기능인 "Geometric center(기하학적 중심)"통해

       사각형의 중심점을 자동으로 잡을 수 있다)



  ③ Circle명령으로 중심점을 대각선 교차점을 지정하고 가로/5인 60을 반지름으로 하는 원을 그린다.



(2) POL명령으로 별을 그리기 위해 대각선의 교점을 중심으로 원에 내접하는 5각형을 그린다.



(3) Line 명령으로 오각형의 모서리 점을 연결하여 별을 만든다.



(4) Erase,Trim 명령으로 별을 나타내기 위하여 불필요한 부분을 자른다.



(5) REG 또는 Join명령으로 별을 한개의 객체로 묶는다.( 마무리로 별의 윤곽선을 쉽게 지우기 위한 작업임)



(6) Layer명령으로 바탕(빨강색), 별(노랑색)의 도면층을 만든다.



(7) 도면층(Layer)을 각각 바탕과 별로 지정하여 해칭(Hatch) 명령으로 바탕과 별에 색상을 입힌다.



(8) 별의 윤곽선은 지운다. (만약에 지우지를 않으면 출력시 윤곽선이 나타남)



▶  완성된 국기는 "SC(척도)"명령으로 원하는 크기로 출력을 할 수가 있다.
