CAD파일을 그림파일로 변환방법

<AutoCAD 파일을 그림 파일로 변경 방법>

도면파일을 그림파일로 변경방법은 화면을 캡쳐를 하여 만들기 때문에 AutoCAD의 바탕화면을 우선 흰색으로 바꾸어야만 합니다. 그렇지 않으면 바탕이 검은색으로 출력이 되겠죠?)



1. Copyclip 방법을 이용하는 방법

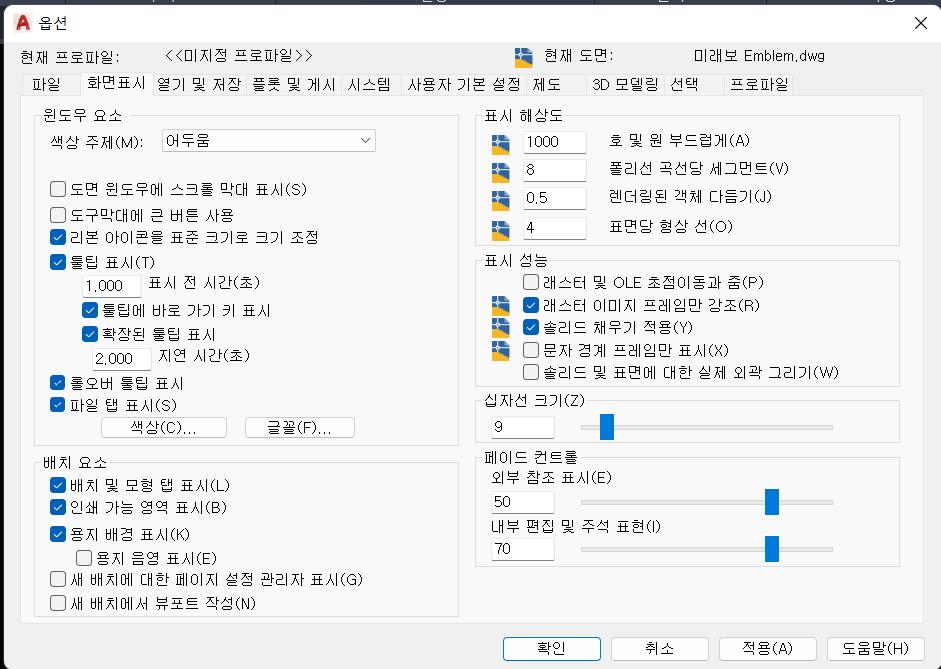

1) "OP" → 화면표시(Display) → 색상(Color) → 색상(Clolor)을 흰색으로 확인을 합니다.





2) "LA" → 도면층 전체를 선택하여 도면층 색상을 흰색으로 바꾼다. (전체를 검은색으로 출력)

       (여기서 흰색으로 바꾸지 않으면 화면 그대로의 색상으로 출력)







3) 화면을 원하는 범위를 정하여 캡쳐한다. (윈도우버튼+Shift+S 누른 후 범위 지정)

    ※ 범위를 정하기 전에 마우스의 클로스헤어는 범위 영역 바깥에 두어야 함.  화면을 사진을 찍는 개념이므로 그렇지 않으면 크로스헤어까지 나오겠죠?)



4) "Ctrl+V" 로 붙힌다 (삽입될 프로그램으로 이동하여)





2. CAD 화면을 그림파일로 변경 방법

   1) ~ 2) 작업 동일

  3) "EXP" → 저장할 폴더와 포멧형태, 파일이름를 지정하여 저장한다. ( 화면 전체를 캡쳐하기 때문에 원하는 부분만을 작업 후에 조정을 해야만 함)

(도면내에 Block이 포함되어 있다면 더블클릭을 통해 색상편집을 하면 색상 모두를 검은색으로 변경 가능하다)
