주어진 길이로 구성된 원을 그리는 방법에는 두가지가 있다. 1. 계산에 의한 방법우리가 알고 있는 원주길이 구하는 공식 즉, 지름x원주율(파이)=원주길이  여기서 반지름=원주길이/(2x원주율)을 계산해서 반지름으로 원을 구릴수 있다. 2. CAD작업으로 그리는 방법    1) 임의의 원을 그린다   2) 원을 클릭해서 빠른 특성창(만약 이 특성창이 자동으로 나타나지 않으면 "Ctrl+Sift+P"를 눌러 활성화 시킨 후 작업)이 나타나면 "원주" 값을 길이 값으로 변경을 하면 주어진길이의 원이 자동으로 그려진다. 빠른 특성창의 활용 빠른 특성창의 활용AutoCAD에서 객체를 수정하는 방법에는 여러가지가 있지만 과거에 일반적으로 많이 사용을 해왔던 방법은 특성창(Ctrl+1)을 열어 놓고 선택된 객체에 대..

일반적으로 호를 그리고자 할 때 호를 구성하고 있는 인자 즉 시작점, 끝점, 사이각도,중심점,현의 길이 중 3개의 인자만 가지고 있다면 이를 적용하여 그릴 수가 있다.그러나 주어진 호의 길이로 그릴 수 있는 방법은 사이각도를 계산하여 직접 작업을 할 수가 있다.  이 경우 정확히 각도계산이 어려울 뿐더러 계산의 오차를 불러올 수도 있다.  따라서 정확히 그릴 수 있는 이 방법은 "LENgthen(길이조정)" 명령으로 빠르고 간단히 작업을 할 수가 있다. 1. 임의의 길이로 원하는 호의 모양으로 그린다.(시작점, 중심점,끝점,사이각, 현의 길이를 적용하여)2. "LEN" 명령의 옵션인 " T(합계)"를 적용하여 작업을 하면 된다. cf)  여기서 "LEN"명령은 길이조정을 할 수 있는 명령으로 옵션의 "T..

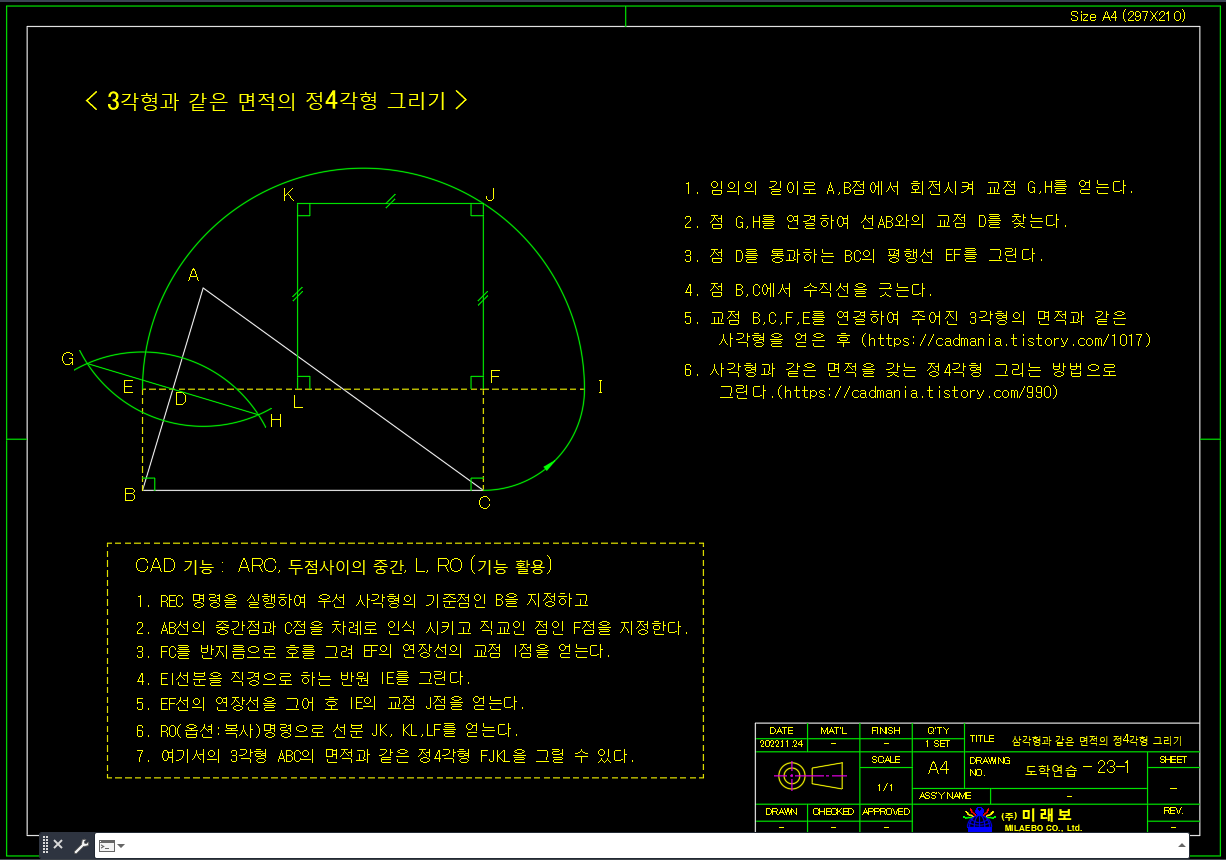

※ 그림을 확대하기 위해서는 그림을 더블 클릭하고 그림이 나타나면 다시한번 더블클릭해서 좀 더 큰 화면으로 전환이 가능합니다.   또한 마우스 휠을 앞  뒤로 굴려서 화면 이동도 가능합니다.

※ 그림을 확대하기 위해서는 그림을 더블 클릭하고 그림이 나타나면 다시한번 더블클릭해서 좀 더 큰 화면으로 전환이 가능합니다.   또한 마우스 휠을 앞  뒤로 굴려서 화면 이동도 가능합니다.

실제의 길이(실장) 구하는방법 : 도면에 표시되는 객체의 길이를 구하는 방법  ※ 그림을 확대하기 위해서는 그림을 더블 클릭하고 그림이 나타나면 다시한번 더블클릭해서 좀 더 큰 화면으로 전환이 가능합니다.   또한 마우스 휠을 앞  뒤로 굴려서 화면 이동도 가능합니다.

같은 크기 원통 T자 형태의 전개도 그리기 같은 크기 원통 T자 형태의 전개도 그리기 cadmania.tistory.com

객체의 실제길이를 구하는 방법 (tistory.com)

원의 원주의 길이 구하는 방법https://cadmania.tistory.com/963
