임의의 다각형과 면적이 같은 다른 모양을 가진 4각형을 만들기 위해서는 "특성창(Ctrl+1)" 명령과 "REC" 명령의 옵션 "영역(A)"을 활용하여  쉽게 그릴 수 있다 ( 단, 만들 사각형의 한개의 길이 또는 폭을 알고 있다는  전제하에) 1) 특성창(Ctrl+1)을 활성화시킨다2) 원하는 다각형을 "Join" 명령으로 한개의 객체로 만든다.3) 다각형을 클릭하여 특성창에 나타나는 면적값을 얻는다.4) 같은 면적을 가진 길이가 30인 4각형을 그리기 위해  "REC" 명령의 옵션 "영역(A)" 을 활용하여 그릴수 있다. 주어진 면적에 맞는 사각형 및 원형 자동으로 그리는 방법 주어진 면적에 맞는 사각형 및 원형 자동으로 그리는 방법[주어진 면적의 사각형 그리는 방법]- 작업방법 -명령: REC 엔터..

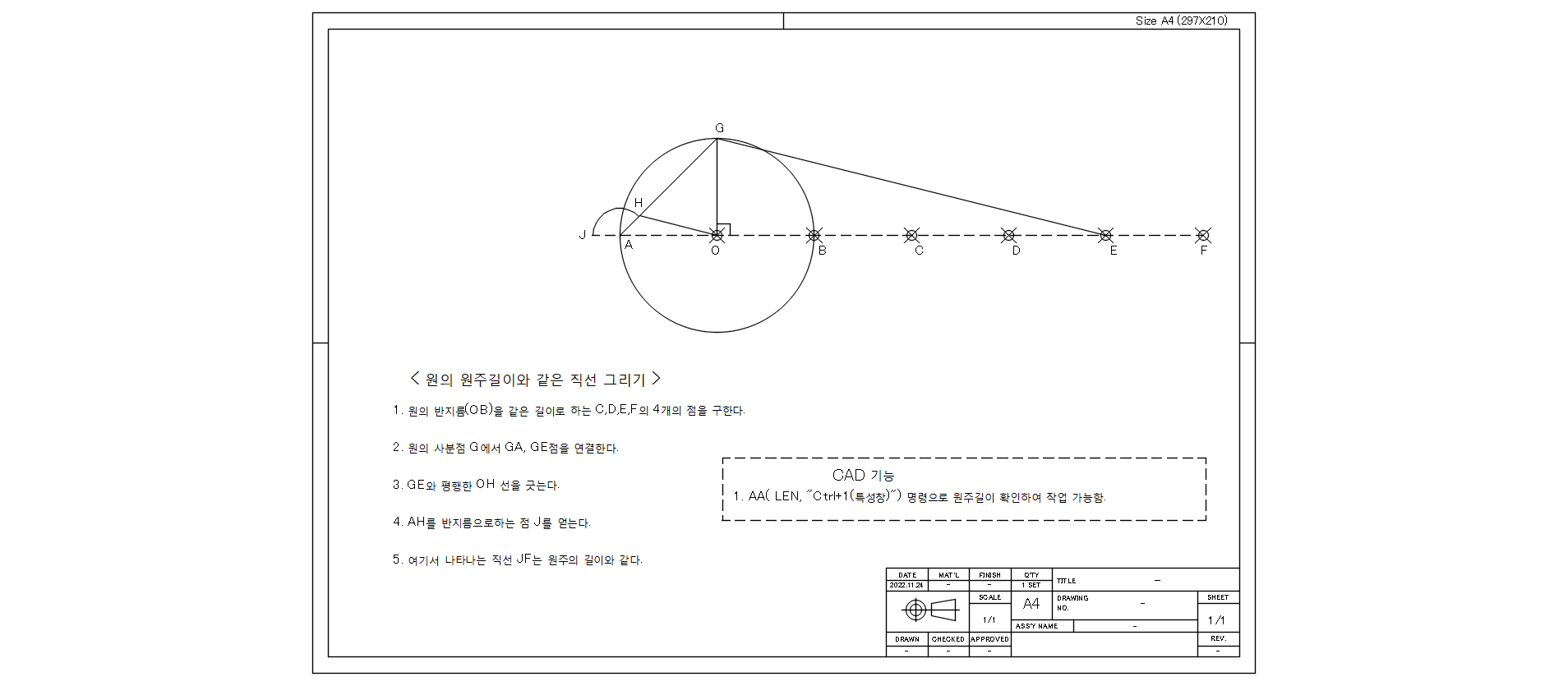

AutoCAD에서는 "AA" 또는 "LEN", "Ctrl+1(특성창)" 명령으로 원주길이를 확인하여 쉽게 그릴수 있음.  ※ 그림을 확대하기 위해서는 그림을 더블 클릭하고 그림이 나타나면 다시한번 더블클릭해서 좀 더 큰 화면으로 전환이 가능합니다.   또한 마우스 휠을 앞  뒤로 굴려서 화면 이동도 가능합니다.  객체의 실제길이를 구하는 방법 (tistory.com)

일반적으로 도면을 작업하기 위해서는 여러가지의 그리기 및 편집 명령어를 사용하여 그리게 된다.특히 판금에 관련한 공부를 하기 위해서는 필수적으로 물체의 정확한 투영도(정면도와 평면도)가 필요로 하고 그에 따른 전개도를 작업을 해야만 하며 연계해서 정확한 전개도를 작성하기 위해서는 전개도법에 따른 실제의 길이(실장)를 구할 줄도 알아야만 한다.여기서는 투영도에 표시되는 분할된 길이 또는 객체의 길이를 구하기 위한 명령어를 요약해 본다. 위의 그림에서 알 수 있듯이 대상객체가 어떤 명령어에 의해 작업된 객체인지를 확인하고, 구할 수 있는 명령어를 활용한 선택에 따라 명령라인에 나타나는 전체 길이를 알 수가 있다. (F2의 기능키를 누르면 나타나는 Text 창에서 알수가 있다) 기입되지 않은 객체의 치수를 쉽..
