다음은 CAT 시험에서 원형의 치수를 부여할 때 문제에 제시돤 표기에 따라 표시할 수 있는 치수 스타일에서의 설정 방법이다. (D → ISO-25→ Modify → Text 와 Fit 탭에서 조정 → OK → Close) (치수가 부여된 후에도 치수스타일에서 아래의 설정 값으로 변경을 하면 자동으로 바뀐다) * 치수에 들어갈 치수문자의 색상은 일반적으로 노랑색으로 지정되어 출제가 되지만 문제에서 제시하는 색상을 맞추어 지정을 한다 (D - ISO-25 -Modify(수정) - Text(문자) - Text color(문자색상(c) - 노란색(Yellow) 지정 )

작업순서의 동영상은  CAT2급 자격시험 동영상강의 #2 을 참고하시기 바랍니다.  연재 19] CAT2급 자격시험 작업순서 #19   24. “pagesetup” 명령을 실행 후 “Modify(수정)” 버튼 클릭       1) 프린터/플로터→ “DWG To PDF.pc3”로 지정       2) 용지크기 → “ISO 전체 페이지 A4(297.00x210.00mm)”로 지정        3) 출력 범위 :  플롯 대상 → “범위(Extents)”로 지정, “☑ 플롯 중심(C)“에 체크        4)  Scale(축척) → “1:1”로 지정, 플롯스타일 테이블(펜지정)(G) → “monochrome.ctb”로 지정            → OK(확인) 버튼 클릭 25. 감점의 요소들을 정확히 검토한다...

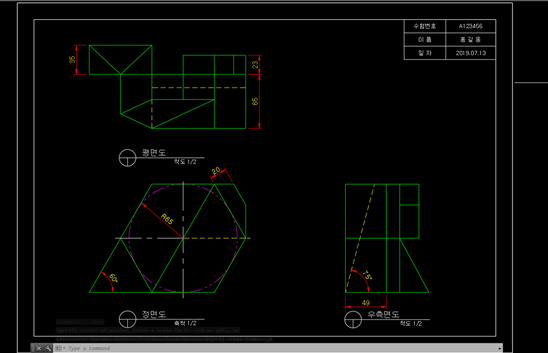

작업순서의 동영상은 CAT2급 자격시험 동영상강의 #2 (tistory.com) 을 참고하시기바랍니다.  [연재 18] CAT2급 자격시험 작업순서 #18   23. “PS”공간으로 변환하여 Layer를 “0”으로 지정하고 블록 파일의 “Title”을 “I”명령으로 평면도 밑에 삽입한다.       도면층을 "문자"로 변경 후 문자를 입력 후 평면도 문자의 크기는 3.5, 축척 1/2의 문자는 2.5 크기로 변경한다. (빠른특성창에서 적용하면 빠름; 문자를 클릭하면 나타나는 작은 대화상자, 만약 빠른 특성창이 나타나지 않는다면 "Ctrl+Shift+P"의 키를 동시에 눌러주면 나타납니다)     (1개를 작업 후 “CO”명령으로 복사하여 나머지 2개의 타이틀 뷰도 작업한다)
