보조 및 국부 투상도의 위치

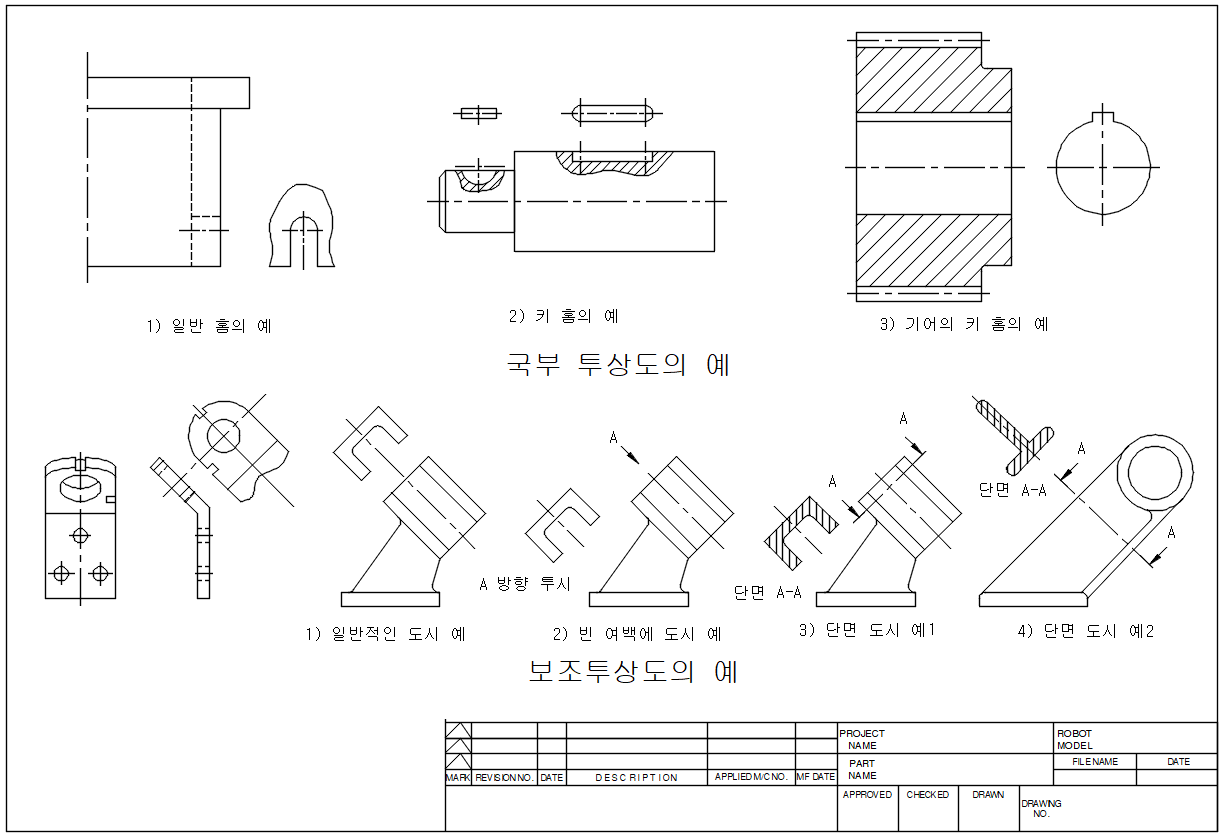

<보조투상도와 국부투상도의 위치>



경사진 진 물체의 정투상도를 그리면 실제로 경사진 부분의 실제의 길이를 표시할 수가 없기 때문에 이때는

1. 보조투상도 경사진 부분에만 수직인 상태에서 본 투상도를 그릴 수  있는 보조 투상도와



2. 투상도를 물체의 일부분만 도시하는 것으로 충분할 때에는 그 필요한 부분만을 투상하는         국부투상도로 대신할 수가 있다.
