도면에 표시되는 객체의 길이를 구하는 방법

일반적으로 도면을 작업하기 위해서는 여러가지의 그리기 및 편집 명령어를 사용하여 그리게 된다.

특히 판금에 관련한 공부를 하기 위해서는 필수적으로 물체의 정확한 투영도(정면도와 평면도)가 필요로 하고 그에 따른 전개도를 작업을 해야만 하며 연계해서 정확한 전개도를 작성하기 위해서는 전개도법에 따른 실제의 길이(실장)를 구할 줄도 알아야만 한다.

여기서는 투영도에 표시되는 분할된 길이 또는 객체의 길이를 구하기 위한 명령어를 요약해 본다.

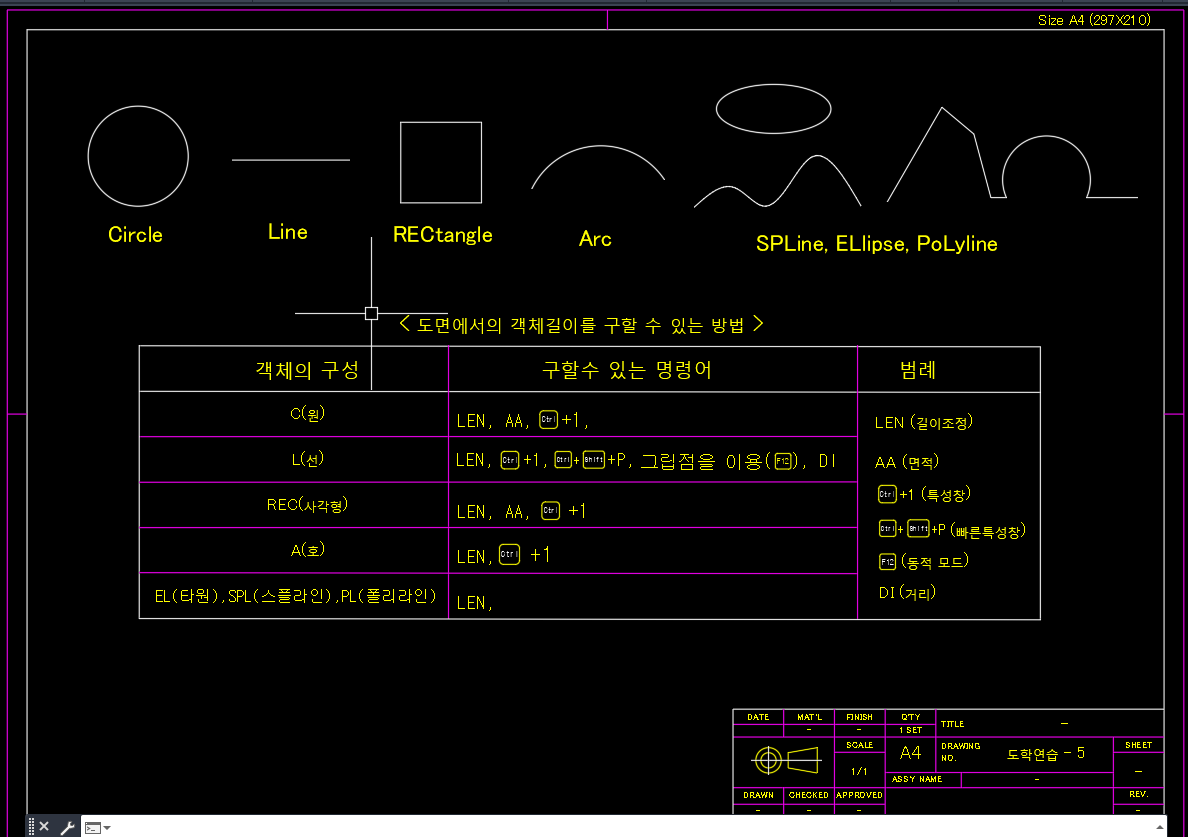

위의 그림에서 알 수 있듯이 대상객체가 어떤 명령어에 의해 작업된 객체인지를 확인하고, 구할 수 있는 명령어를 활용한 선택에 따라 명령라인에 나타나는 전체 길이를 알 수가 있다. (F2의 기능키를 누르면 나타나는 Text 창에서 알수가 있다)



기입되지 않은 객체의 치수를 쉽게 찾는 방법

기입되지 않은 객체의 치수를 쉽게 찾는 방법
