투상도 작도 요령

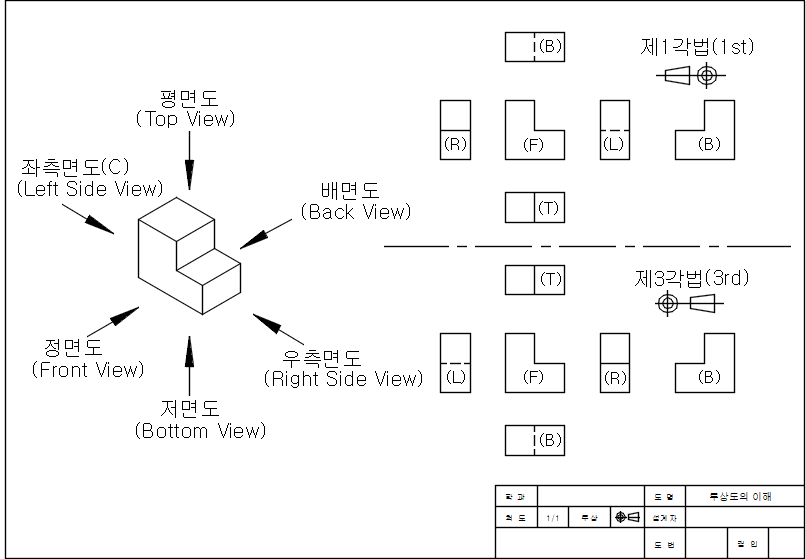

투상도 작도법 > 투상도란 물체를 제작을 하기 위하여 물체의 크기를 도면에 나타내기 위한 규정된 약속에 의해 표시하는 것으로서 물체를 정면 방향에서 보이는 부분을 표시하는 투상도를 정면도, 물체를 위쪽 방향에서 보이는 부분을 표시하는 투상도를 평면도, 물체를 우측 방향에서 보이는 부분을 표시하는 투상도를 우측면도라고 하는데 일반적으로 이 3개의 투상도만 있으면 거의 모든 물체의 형태를 나타낼 수 있습니다 투상도 작도 요령>1. 정면도의 최대크기 사각형을 작도한다.2. 정면도의 우측 상단 모서리 점을 시작으로 45°의 사선을 긋는다.3. 정면도의 폭(또는 높이)에 맞춰 평면도(또는 우측면도)의 최대크기 사각형을 그린다4. 평면도(또는 우측면도)의 폭을 수평선(또는 수직선)을 그려 사선 교차점을 찾아 그..
