투상도 수의 선정

좌측면도,  우측면도, 평면도, 저면도, 배면도 등의 보충 도면도는 될수록 적게 하고 정면도로만도  표시할 수 있는 것에 대하여 는 다른 도형을 그리지 않는다.



물체의 형태에 따라 도면의 수는 가능하면 3면도 이하로 줄이는 것이 좋다.

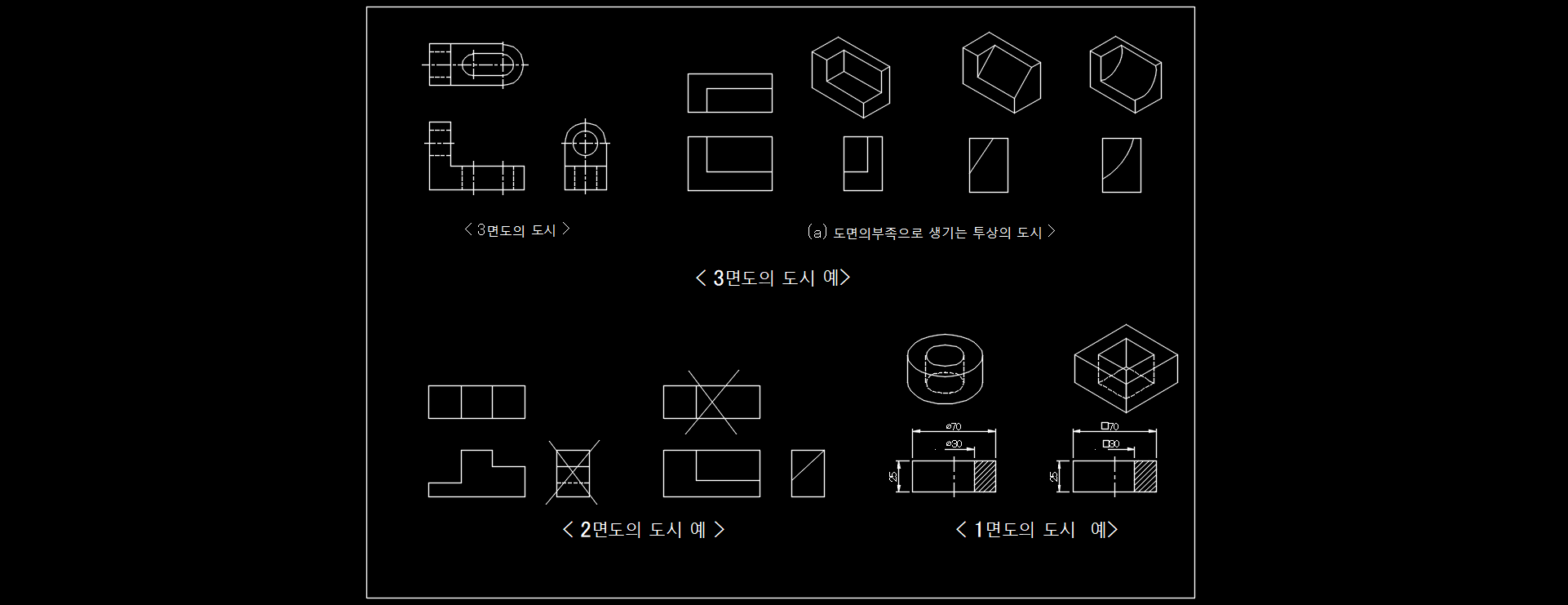

1) 3면도 : 형상이 비교적 복잡한 물체에 대하여 3면도(정면도, 평면도, 측면도)로 도시한다.



2) 2면도 : 일반적으로 2면도만으로도 표시할 수 있는 몰체는 정면도와 평면도 또는 정면도와 측면도로 도시한다.



3) 1면도 : 일반적으로 원통형, 각주, 평판 등의 비교적 단순한 형태를 지닌 물체는 치수와 병기하는 기호를 사용하여 1면도

                만 도시한다.
