실장(실제의 길이)구하기(1)

우리는 다음의 2개 또는 3개의 투영면에 나타나는 점 또는 선의 형태를 보고 쉽게 그 객체의 실제의 길이(실장을)을 구할 수가 있다.

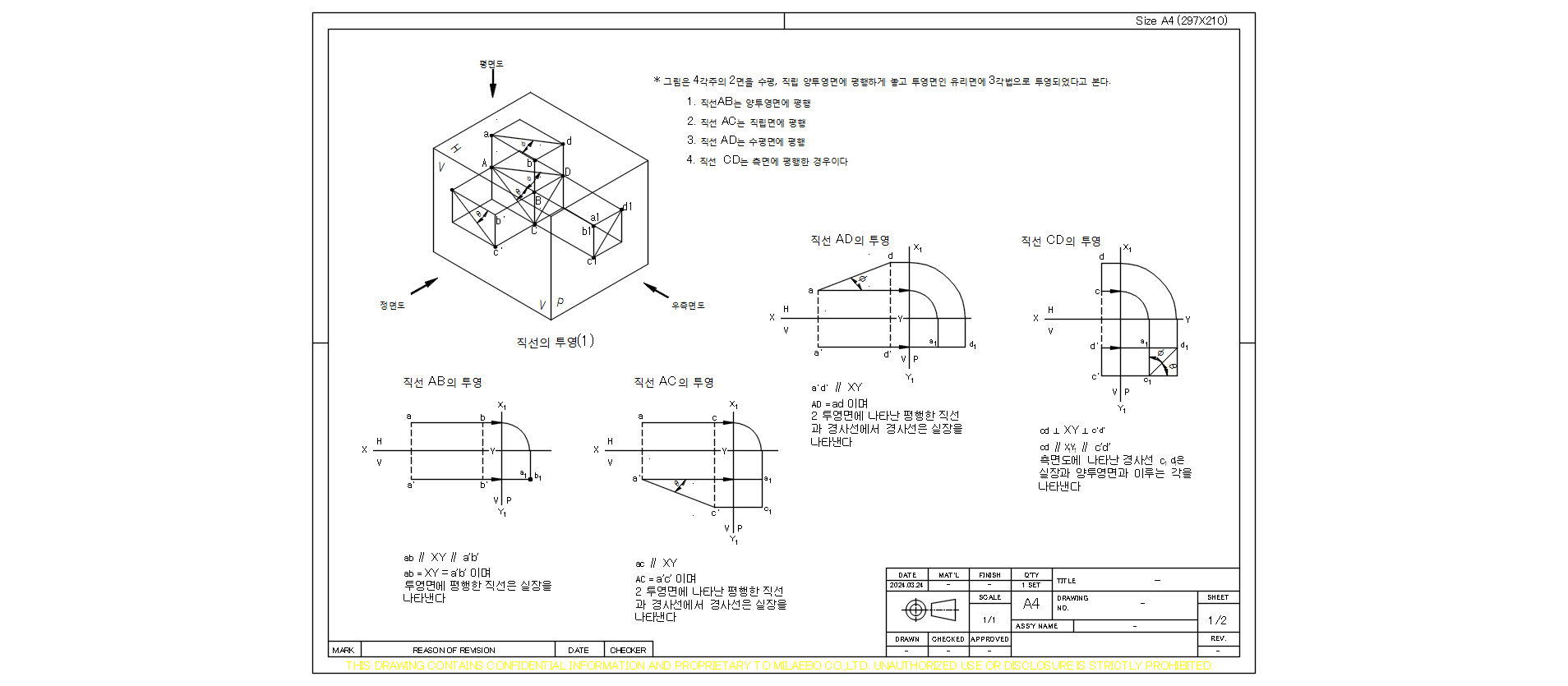

3상한 공간에서 나타나는 선분의 실장을 구하는 방법

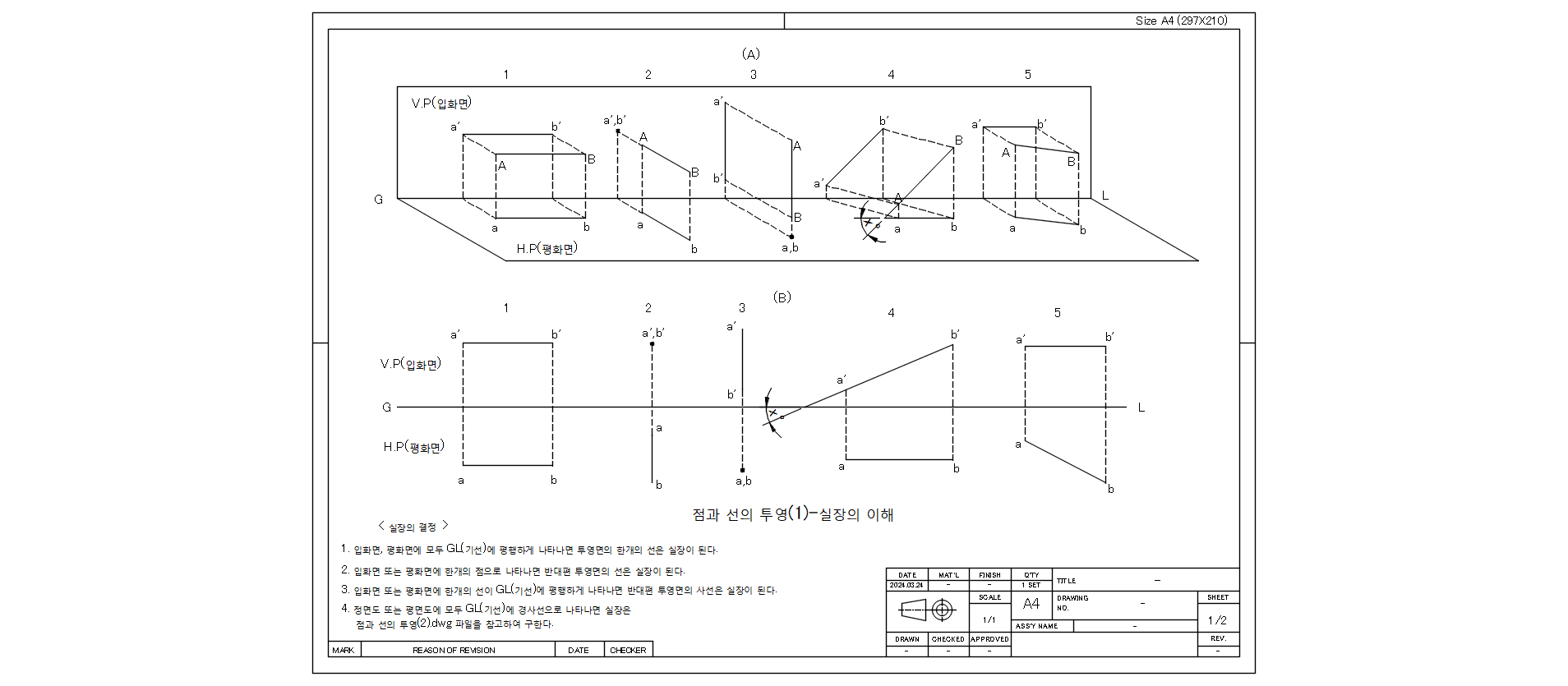

두화면에 평행,점,수직선,경사선으로 표시될 때의 실장 구하는 법

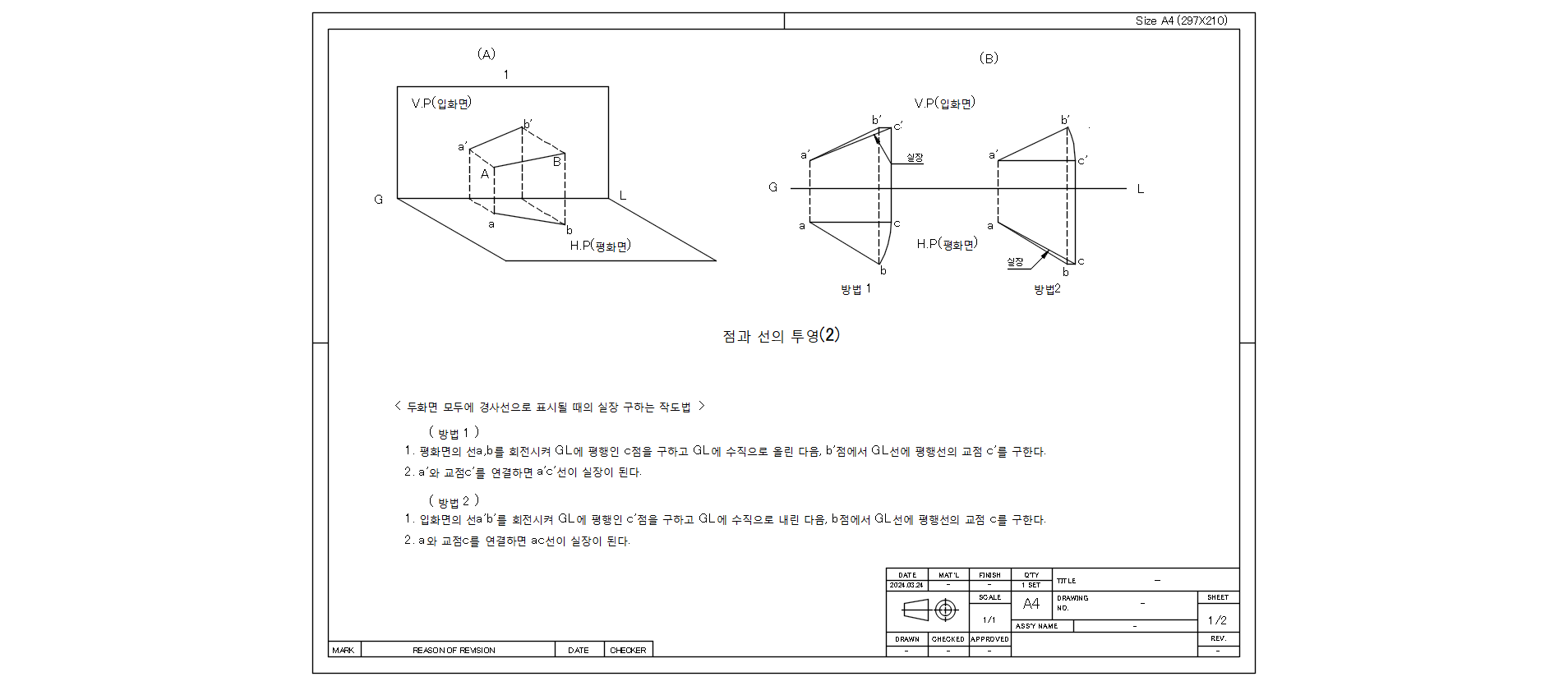

두화면 모두에 경사선으로 표시될 때의 실장 구하는 작도법

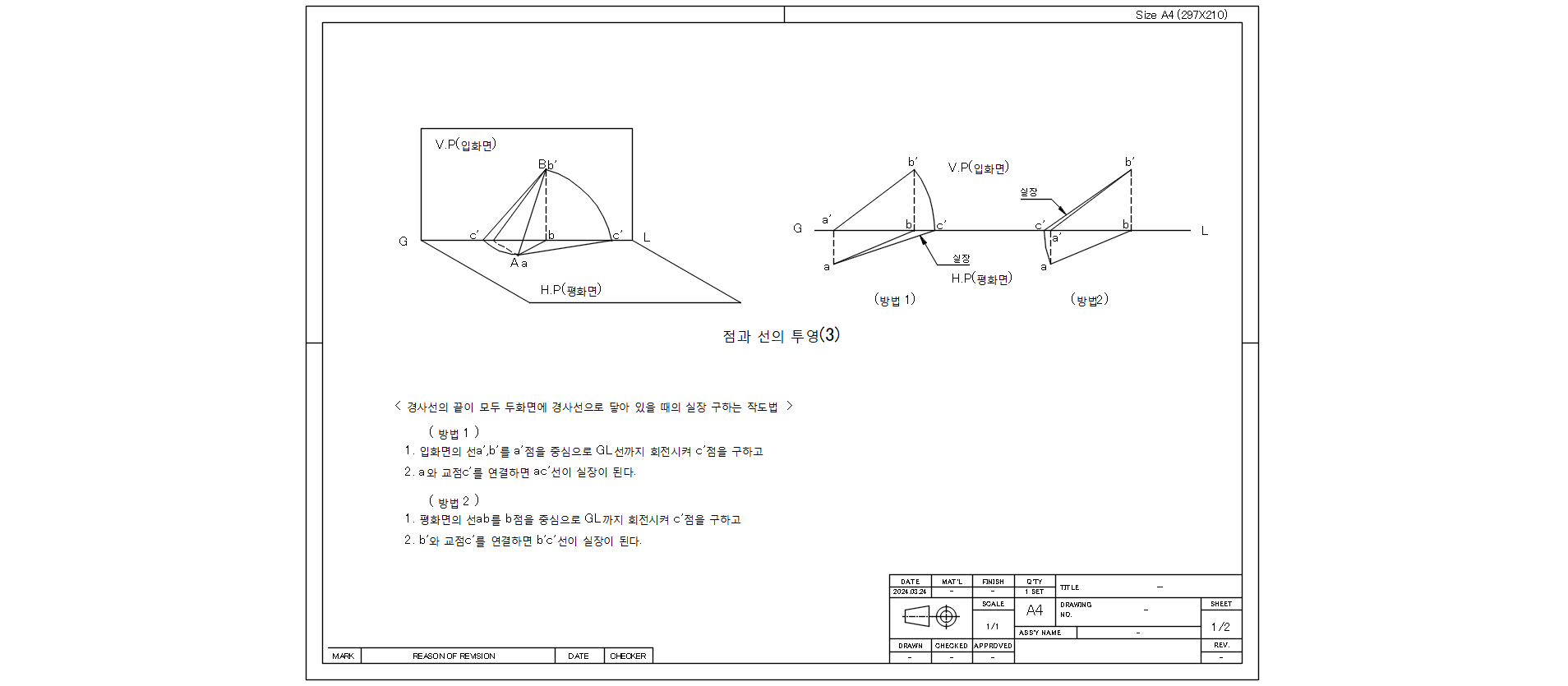

경사선의 끝이 모두 두투영면에 닿아 있을 때의 실장 구하는 작도법
