[연재 5] CAT 2급 자격시험 작업순서 #5 9.  문자 스타일과 치수스타일을 문제 제시된 도면에 맞춰 설정을 한다. 문자스타일(ST)에서 “standard”,“modify(수정)”→ “Font Name(글꼴)”: 굴림, Height(높이):3 → Apply(적용)     → Close(닫기)  치수스타일(D) → “ISO-25”, “modify(수정)” →  문제 도면을 참조하여 조정을 한 후 현재의 도면층(Layer)을 “치수”로 지정하고 뷰 타이틀만 빼고 모든 치수를 부여한다.    “Text color” → “Yellow”로 지정 (치수문자의 색상) ⊙ Aligned with dimension lined의 경우 (반지름의 치수가 직선의 모양 일때)    ⊙ ISO standard 의 경우 (반..

[연재 4] CAT자격 시험 순서#4 8. 현재의 도면층(Layer)을 “외형선”으로 지정하고 투상도를 그린다. 문제로 제시된 도면을 치수선을 제외한 3개의 투상도(정면도, 우측면도, 평면도)를 작도한다. 평가기준에 따르면 가장 중요한 부분으로 감점요소가 상당히 크므로 누락되는 객체가 없이 정확한 작도를 요한다.) 본 블로그의 “도면해독이야기”와 “CAT(ATC)이야기” 카테고리를 참고하여 제시된 문제의 투상도 작도를 익혀보기 바란다. 1. 기본적으로 모형 공간(MS)에서 사용되는 명령어 (OP, DS, F3, F8, F10, F11, F12, LA, REC, L, C, O, TR, XL, E, RO, CO, M, F, CHA, MA, BR, EL 등..

[연재 3] CAT2급 자격시험 작업순서 #3  [동영상 : CAT2급 자격시험 동영상강의 #2 (tistory.com)   참고 ] 7. 제시 된 기준에 맞춰 도면층 작성 (“가상선”, “문자”, “뷰포트”, “숨은선”, “외형선”, “중심선”,   “치수”의 7개 Name(이름)과 각각의 Color(색상), Line type(선종류)을 지정)한다. (※ 이것은 도면내의 객체들을 관리 제어를 하는 기능으로 문제에 제시된 도면층의 설정을 똑같이 작성치 않으면 감점이 되므로 유의해야 한다. 시험 특성상 도면층의 이름과 색상(번호)이 항상 같이 제시되므로 외우면 시간절약이 된다) Command: LA 엔터LAYER("Alt+N"또는 "도면층 만들기" 첫번째 버튼을 클릭하여 문제에 제시된 7개의 도면층을 정확..

[연재2] CAT2급 자격시험 작업순서 #2 6. “OS”명령으로 효율적인 작업환경을 위해 설정한다. (이 명령은 작업의 효율성을 높이기 위한 객체스냅기능을 설정 하는 것으로 작업자마다 다르기에 절대성을 가지고 있지 않음을 알린다.) Command: OS 엔터 객체스냅 ☑ 객체스냅켜기 (Object Snap on)(F3) ( 체크된 위치를 자동으로 객체스냅(찾아가기)여부를 결정) Object Snap modes (객체스냅모드) 이 부분은 왼쪽 부분은 노드를 빼고 모두 설정하고 오른쪽 부분은 연장과 직교만을 설정한다. (원하는 위치점을 자동으로 찾아가는 설정으로 객체의 끝점, 객체의 중간점, 원의 중심점 등을 찾을 수 있는데 전체를 설정을 하면 작업시 원치 않는 Snap이 되기에 비효과적임) ☑ 객체스냅 ..

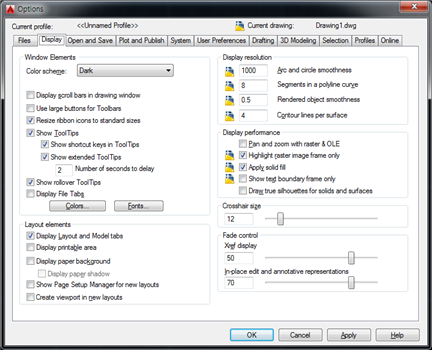

[연재1] CAT 2급 자격시험 작업순서 #1 오늘부터 CAT2급 자격시험 작업순서와 방법을 독학을 하시는 분께 조금이나마 도움을 드리고자 연재를 20회를 통해서 올립니다. 참고하십시오.다른곳으로 퍼가시는 분은 필히 링크 또는 참조 주소를 기재 안하시면 저작권법에 위배됩니다.  1~4번  시험전의 수행할 차례이기에 넘어갑니다.   (시험작업순서: CAT 기출문제-12, 13과 작도법 (tistory.com) ) 작업순서에 따라 차례로 올립니다 5. "OP' 명령은 작업환경을 효율성을 높이기 위한 명령으로 시험의 마무리는 도면공간에서 작업을 끝내 제출을 해야 하므로 도면공간으로 화면 변경을 했을 때의 작업환경을 “OP” 명령을 실행하여 작업환경을 미리 변경을 한다. Command: OP  엔터OPTIONS..

※ CAT2급 대비 동영상 강의가 시작 되었습니다. 참고하세요.                    CAT2급 자격시험 동영상 강의 #1 (tistory.com)    ※ 시험중 “Ctrl+S(저장하기)”를 수시로 눌러 DATA를 저장하여 만약을 대비를 합니다.  1. 중심선 긋는 방법 : Lengthen[길이조정:LEN] 명령 활용 1) 원 또는 대칭물체를 먼저 그린다. (중심선과 대상 물체가 이미 그려졌다면 돌출된 중심선을 Trim[자르기] 명령으로 자른다 또는       객체를 클릭하여 나타나는 그립점(파란사각점)을 다시 클릭을 통하여 원하는 위치로 이동한다 ) 2) 경계까지 중심선을 그린다. 3) Lengthen[길이조정] 명령으로 일정하게 증분길이(옵션: de=3)로 적용하여 늘리고자 하는 객체를..

CAD실무능력평가 2급 시험 보기 안내.pdf 도면공간(배치탭) 작성 문제(공통).pdf CAT2급응시가이드.pdf 기출문제-14(작도법).dwg 기출문제-14.pdf 기출문제-15(작도법).dwg 기출문제-15.pdf 기출문제-16(작도법).dwg 기출문제-16.pdf CAT자격시험 관리처인 한국생산성본부에서 제공된 기출문제와 문제풀이 ..

CAT2급 자격시험 동영상 강의 #1 (tistory.com)CAD실무능력평가 2급 시험 보기 안내.pdf  도면공간(배치탭) 작성 문제(공통).pdf  CAT2급응시가이드.pdf    기출문제-12.pdf   기출문제-13.pdf CAT자격시험 관리처인 한국생산성본부에서 제공된 기출문제와 문제풀이 작도법 파일을 올립니다.  참고하세요.   기출문제-12.pdf0.24MB CAD실무능력평가 2급 시험 보기 안내.pdf0.38MB 도면공간(배치탭) 작성 문제(공통).pdf0.27MB CAT 자격시험 Tip 및 작업순서.pdf0.19MB CAT2급응시가이드.pdf1.07MB 기출문제-13(작도법).dwg0.1MB 기출문제-12(작도법).dwg0.1MB 기출문제-13.pdf0.24MB

CAT 자격시험 Tip 및 작업순서.pdf CAD실무능력평가 2급 시험 보기 안내.pdf 도면공간(배치탭) 작성 문제(공통).pdf CAT2급응시가이드.pdf 기출문제-11(작도법).dwg 기출문제-11.pdf CAT자격시험 관리처인 한국생산성본부에서 제공된 기출문제와 문제풀이 작도법 파일을 올립니다. 참고하세요.

AutoDESK사에서 인증을 해주는 ATC 인증 시험이 한국생산성본부로 이관이 되면서 CAT실무능력 인증시험으로 명칭변경이 되었다. 이 CAT실무능력평가시험이 ATC 시험과의 상이점을 살펴보기로 한다. 1. 종목명 명칭 변경 및 사용프로그램 * ATC → AutoCAD * CAT → AutoCAD (수시시험 신청 가능 10인 이..
